Seat Altea XL 2008 Manuel du propriétaire (in French)

Roues et pneus249
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

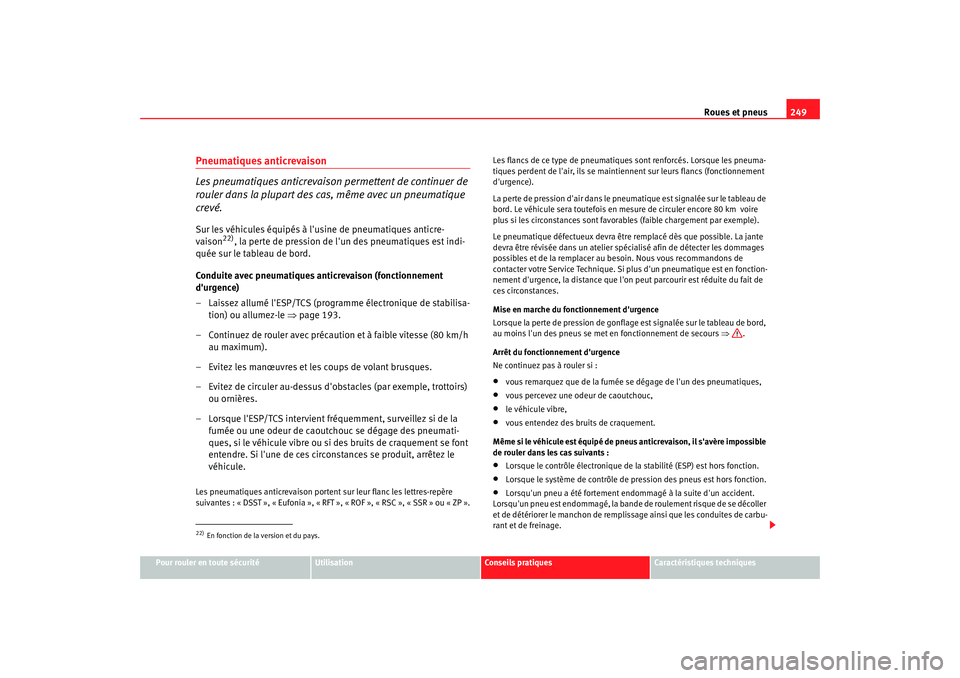

Pneumatiques anticrevaison
Les pneumatiques anticrevaison permettent de continuer de
rouler dans la plupart des cas, même avec un pneumatique
crevé.Sur les véhicules équipés à l'usine de pneumatiques anticre-
vaison
22)
, la perte de pression de l'un des pneumatiques est indi-
quée sur le tableau de bord.
Conduite avec pneumatiques anticrevaison (fonctionnement
d'urgence)
– Laissez allumé l'ESP/TCS (programme électronique de stabilisa- tion) ou allumez-le ⇒ page 193.
– Continuez de rouler avec précaution et à faible vitesse (80 km/h au maximum).
– Evitez les manœuvres et les coups de volant brusques.
– Evitez de circuler au-dessus d'obstacles (par exemple, trottoirs) ou ornières.
– Lorsque l'ESP/TCS intervient fréquemment, surveillez si de la fumée ou une odeur de caoutchouc se dégage des pneumati-
ques, si le véhicule vibre ou si des bruits de craquement se font
entendre. Si l'une de ces circonstances se produit, arrêtez le
véhicule.
Les pneumatiques anticrevaison porten t sur leur flanc les lettres-repère
suivantes : « DSST », « Eufonia », « RFT », « ROF », « RSC », « SSR » ou « ZP ». Les flancs de ce type de pneumatiques
sont renforcés. Lorsque les pneuma-
tiques perdent de l'air, ils se maintie nnent sur leurs flancs (fonctionnement
d'urgence).
La perte de pression d'air dans le pneumatique est signalée sur le tableau de
bord. Le véhicule sera toutefois en mesure de circuler encore 80 km voire
plus si les circonstances sont favorables (faible chargement par exemple).
Le pneumatique défectueux devra être remplacé dès que possible. La jante
devra être révisée dans un atelier spécialisé afin de détecter les dommages
possibles et de la remplacer au besoin. Nous vous recommandons de
contacter votre Service Technique. Si plus d'un pneumatique est en fonction-
nement d'urgence, la distance que l'on peut parcourir est réduite du fait de
ces circonstances.
Mise en marche du fonctionnement d'urgence
Lorsque la perte de pression de gonflage est signalée sur le tableau de bord,
au moins l'un des pneus se met en fonctionnement de secours ⇒.
Arrêt du fonctionnement d'urgence
Ne continuez pas à rouler si :
•
vous remarquez que de la fumée se dégage de l'un des pneumatiques,
•
vous percevez une odeur de caoutchouc,
•
le véhicule vibre,
•
vous entendez des bruits de craquement.
Même si le véhicule est équipé de pneus anticrevaison, il s'avère impossible
de rouler dans les cas suivants :
•
Lorsque le contrôle électronique de la stabilité (ESP) est hors fonction.
•
Lorsque le système de contrôle de pression des pneus est hors fonction.
•
Lorsqu'un pneu a été fortement endommagé à la suite d'un accident.
Lorsqu'un pneu est endommagé, la bande de roulement risque de se décoller
et de détériorer le manchon de rempli ssage ainsi que les conduites de carbu-
rant et de freinage.
22)En fonction de la version et du pays.
altea_XL frances.book Seite 249 Freitag, 14. September 2007 9:24 09

Roues et pneus
250•

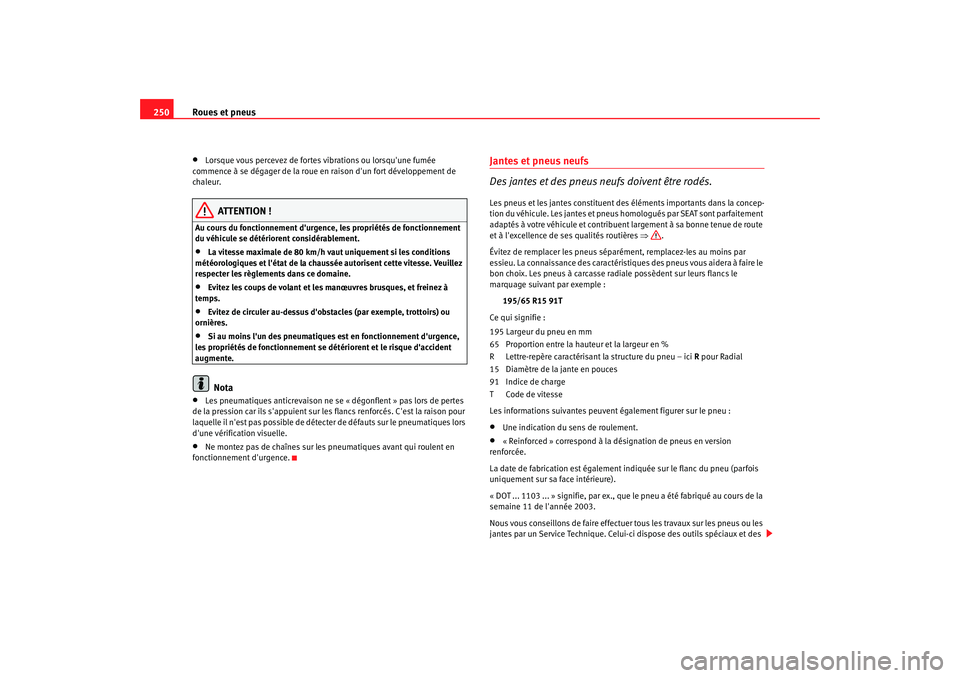

Lorsque vous percevez de fortes vibrations ou lorsqu'une fumée
commence à se dégager de la roue en raison d'un fort développement de
chaleur.
ATTENTION !
Au cours du fonctionnement d'urgence, les propriétés de fonctionnement
du véhicule se détériorent considérablement.•
La vitesse maximale de 80 km/h vaut uniquement si les conditions
météorologiques et l'état de la chaussée autorisent cette vitesse. Veuillez
respecter les règlements dans ce domaine.
•
Evitez les coups de volant et les manœuvres brusques, et freinez à
temps.
•
Evitez de circuler au-dessus d'obst acles (par exemple, trottoirs) ou
ornières.
•
Si au moins l'un des pneumatiques est en fonctionnement d'urgence,
les propriétés de fonctionnement se détériorent et le risque d'accident
augmente.Nota
•
Les pneumatiques anticrevaison ne se « dégonflent » pas lors de pertes
de la pression car ils s'appuient sur les flancs renforcés. C'est la raison pour
laquelle il n'est pas possible de détecter de défauts sur le pneumatiques lors
d'une vérification visuelle.
•
Ne montez pas de chaînes sur les pneumatiques avant qui roulent en
fonctionnement d'urgence.
Jantes et pneus neufs
Des jantes et des pneus neufs doivent être rodés.Les pneus et les jantes constituent des éléments importants dans la concep-
tion du véhicule. Les jantes et pneus homologués par SEAT sont parfaitement
adaptés à votre véhicule et contribuent largement à sa bonne tenue de route
et à l'excellence de ses qualités routières ⇒.
Évitez de remplacer les pneus séparément, remplacez-les au moins par
essieu. La connaissance des caractéristiques des pneus vous aidera à faire le
bon choix. Les pneus à carcasse radiale possèdent sur leurs flancs le
marquage suivant par exemple : 195/65 R15 91T
Ce qui signifie :
195 Largeur du pneu en mm
65 Proportion entre la hauteur et la largeur en %
R Lettre-repère caractérisant la structure du pneu – ici R pour Radial
15 Diamètre de la jante en pouces
91 Indice de charge
T Code de vitesse
Les informations suivantes peuvent également figurer sur le pneu :•
Une indication du sens de roulement.
•
« Reinforced » correspond à la désignation de pneus en version
renforcée.
La date de fabrication est également indiquée sur le flanc du pneu (parfois
uniquement sur sa face intérieure).
« DOT ... 1103 ... » signifie, par ex., que le pneu a été fabriqué au cours de la
semaine 11 de l'année 2003.
Nous vous conseillons de faire effectuer tous les travaux sur les pneus ou les
jantes par un Service Technique. Celui-ci dispose des outils spéciaux et des
altea_XL frances.book Seite 250 Freitag, 14. September 2007 9:24 09

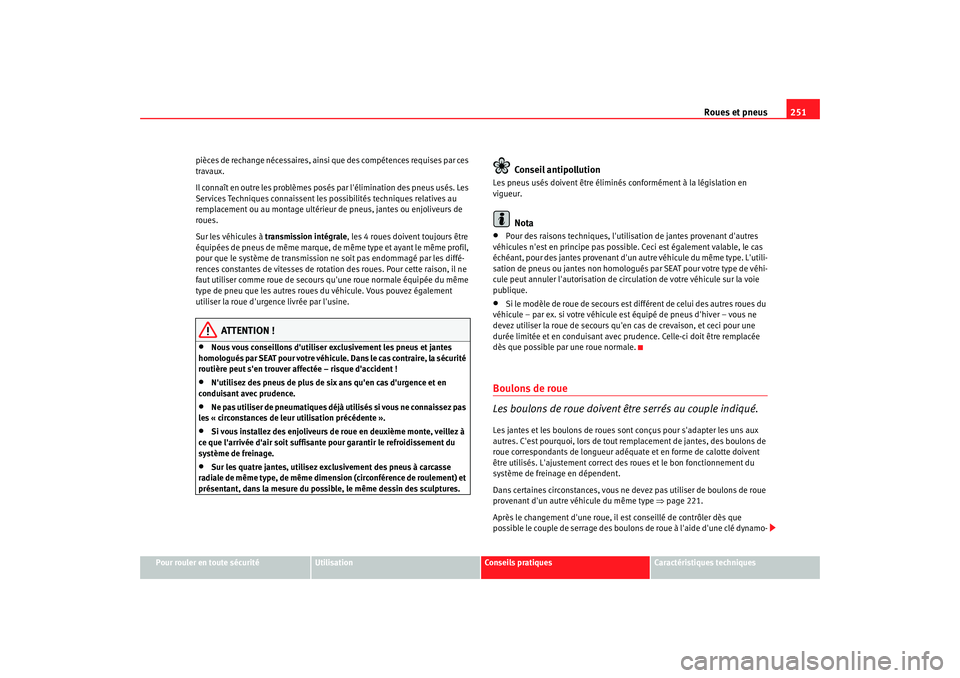

Roues et pneus251
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
pièces de rechange nécessaires, ainsi que des compétences requises par ces
travaux.
Il connaît en outre les problèmes posé
s par l'élimination des pneus usés. Les
Services Techniques connaissent les possibilités techniques relatives au
remplacement ou au montage ultérieur de pneus, jantes ou enjoliveurs de
roues.
Sur les véhicules à transmission intégrale, les 4 roues doivent toujours être
équipées de pneus de même marque, de même type et ayant le même profil,
pour que le système de transmission ne soit pas endommagé par les diffé-
rences constantes de vitesses de rotation des roues. Pour cette raison, il ne
faut utiliser comme roue de secours qu'une roue normale équipée du même
type de pneu que les autres roues du véhicule. Vous pouvez également
utiliser la roue d'urgence livrée par l'usine.
ATTENTION !
•
Nous vous conseillons d'utiliser exclusivement les pneus et jantes
homologués par SEAT pour votre véhicule. Dans le cas contraire, la sécurité
routière peut s'en trouver affectée – risque d'accident !
•
N'utilisez des pneus de plus de six ans qu'en cas d'urgence et en
conduisant avec prudence.
•
Ne pas utiliser de pneumatiques déjà utilisés si vous ne connaissez pas
les « circonstances de leur utilisation précédente ».
•
Si vous installez des enjoliveurs de roue en deuxième monte, veillez à
ce que l'arrivée d'air soit suffisante pour garantir le refroidissement du
système de freinage.
•
Sur les quatre jantes, utilisez exclusivement des pneus à carcasse
radiale de même type, de même dimension (circonférence de roulement) et
présentant, dans la mesure du possible, le même dessin des sculptures.
Conseil antipollution
Les pneus usés doivent être éliminés conformément à la législation en
vigueur.
Nota
•
Pour des raisons techniques, l'utilisation de jantes provenant d'autres
véhicules n'est en principe pas possible. Ceci est également valable, le cas
échéant, pour des jantes provenant d'un autre véhicule du même type. L'utili-
sation de pneus ou jantes non homologués par SEAT pour votre type de véhi-
cule peut annuler l'autorisation de circulation de votre véhicule sur la voie
publique.
•
Si le modèle de roue de secours est différent de celui des autres roues du
véhicule – par ex. si votre véhicule est équipé de pneus d'hiver – vous ne
devez utiliser la roue de secours qu'en cas de crevaison, et ceci pour une
durée limitée et en conduisant avec pr udence. Celle-ci doit être remplacée
dès que possible par une roue normale.
Boulons de roue
Les boulons de roue doivent être serrés au couple indiqué.Les jantes et les boulons de roues sont conçus pour s'adapter les uns aux
autres. C'est pourquoi, lors de tout remplacement de jantes, des boulons de
roue correspondants de longueur adéqua te et en forme de calotte doivent
être utilisés. L'ajustement correct de s roues et le bon fonctionnement du
système de freinage en dépendent.
Dans certaines circonstances, vous ne devez pas utiliser de boulons de roue
provenant d'un autre véhicule du même type ⇒page 221.
Après le changement d'une roue, il est conseillé de contrôler dès que
possible le couple de serrage des boulons de roue à l'aide d'une clé dynamo-
altea_XL frances.book Seite 251 Freitag, 14. September 2007 9:24 09

Roues et pneus

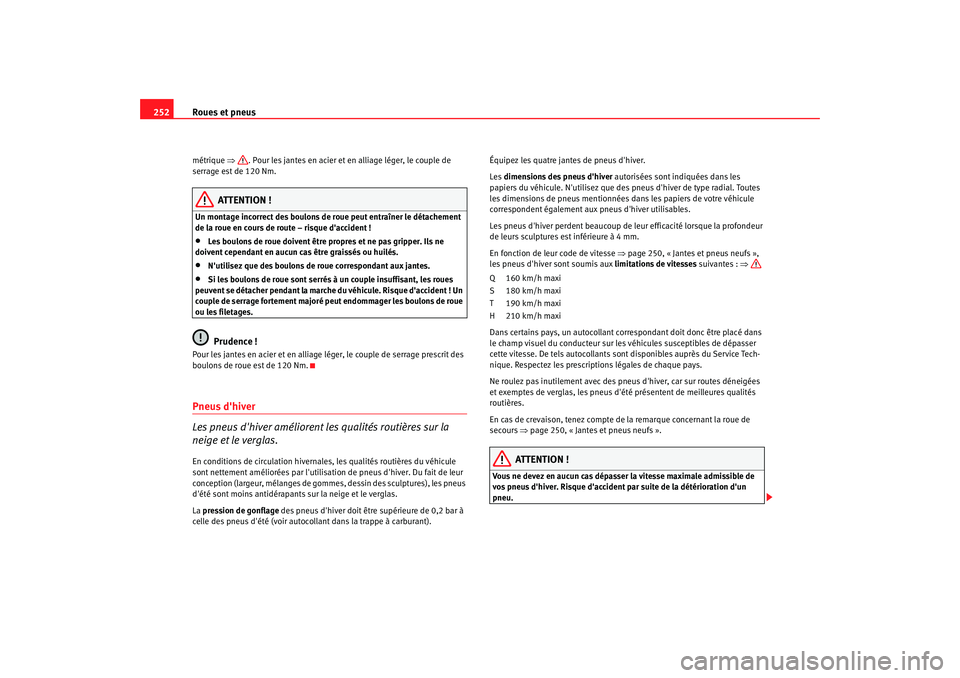

252métrique ⇒. Pour les jantes en acier et en alliage léger, le couple de
serrage est de 120 Nm.
ATTENTION !
Un montage incorrect des boulons de roue peut entraîner le détachement
de la roue en cours de route – risque d'accident !•
Les boulons de roue doivent être propres et ne pas gripper. Ils ne
doivent cependant en aucun cas être graissés ou huilés.
•
N'utilisez que des boulons de roue correspondant aux jantes.
•
Si les boulons de roue sont serrés à un couple insuffisant, les roues
peuvent se détacher pendant la marche du véhicule. Risque d'accident ! Un
couple de serrage fortement majoré peut endommager les boulons de roue
ou les filetages.Prudence !
Pour les jantes en acier et en alliage léger, le couple de serrage prescrit des
boulons de roue est de 120 Nm.Pneus d'hiver
Les pneus d'hiver améliorent les qualités routières sur la
neige et le verglas.En conditions de circulation hivernales, les qualités routières du véhicule
sont nettement améliorées par l'utilisation de pneus d'hiver. Du fait de leur
conception (largeur, mélanges de gommes, dessin des sculptures), les pneus
d'été sont moins antidérapants sur la neige et le verglas.
La pression de gonflage des pneus d'hiver doit être supérieure de 0,2 bar à
celle des pneus d'été (voir autocollant dans la trappe à carburant). Équipez les quatre jantes de pneus d'hiver.
Les dimensions des pneus d'hiver
autorisées sont indiquées dans les
papiers du véhicule. N'utili sez que des pneus d'hiver de type radial. Toutes
les dimensions de pneus mentionnées dans les papiers de votre véhicule
correspondent également aux pneus d'hiver utilisables.
Les pneus d'hiver perdent beaucoup de leur efficacité lorsque la profondeur
de leurs sculptures est inférieure à 4 mm.
En fonction de leur code de vitesse ⇒page 250, « Jantes et pneus neufs »,
les pneus d'hiver sont soumis aux limitations de vitesses suivantes : ⇒
Q 160 km/h maxi
S 180 km/h maxi
T 190 km/h maxi
H 210 km/h maxi
Dans certains pays, un autocollant correspondant doit donc être placé dans
le champ visuel du conducteur sur les véhicules susceptibles de dépasser
cette vitesse. De tels autocollants sont disponibles auprès du Service Tech-
nique. Respectez les prescriptions légales de chaque pays.
Ne roulez pas inutilement avec des pn eus d'hiver, car sur routes déneigées
et exemptes de verglas, les pneus d'été présentent de meilleures qualités
routières.
En cas de crevaison, tenez compte de la remarque concernant la roue de
secours ⇒page 250, « Jantes et pneus neufs ».
ATTENTION !
Vous ne devez en aucun cas dépasser la vitesse maximale admissible de
vos pneus d'hiver. Risque d'accident par suite de la détérioration d'un
pneu.
altea_XL frances.book Seite 252 Freitag, 14. September 2007 9:24 09

Roues et pneus253
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

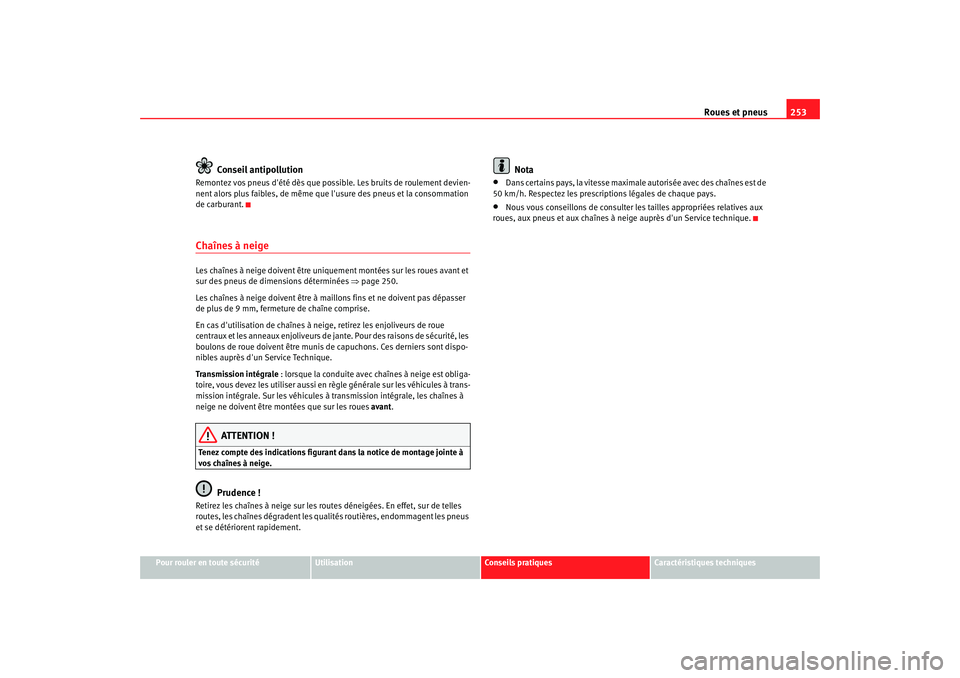

Conseil antipollution
Remontez vos pneus d'été dès que possible. Les bruits de roulement devien-
nent alors plus faibles, de même que l'usure des pneus et la consommation
de carburant.Chaînes à neige Les chaînes à neige doivent être uniquement montées sur les roues avant et
sur des pneus de dimensions déterminées ⇒page 250.
Les chaînes à neige doivent être à maillons fins et ne doivent pas dépasser
de plus de 9 mm, fermet ure de chaîne comprise.
En cas d'utilisation de chaînes à neige, retirez les enjoliveurs de roue
centraux et les anneaux enjoliveurs de jante. Pour des raisons de sécurité, les
boulons de roue doivent être munis de capuchons. Ces derniers sont dispo-
nibles auprès d'un Service Technique.
Transmission intégrale : lorsque la conduite avec chaînes à neige est obliga-
toire, vous devez les utiliser aussi en règle générale sur les véhicules à trans-
mission intégrale. Sur les véhicules à transmission intégrale, les chaînes à
neige ne doivent être montées que sur les roues avant.
ATTENTION !
Tenez compte des indications figurant dans la notice de montage jointe à
vos chaînes à neige.
Prudence !
Retirez les chaînes à neige sur les routes déneigées. En effet, sur de telles
routes, les chaînes dégradent les qualités routières, endommagent les pneus
et se détériorent rapidement.
Nota
•
Dans certains pays, la vitesse maximale autorisée avec des chaînes est de
50 km/h. Respectez les prescriptions légales de chaque pays.
•
Nous vous conseillons de consulter les tailles appropriées relatives aux
roues, aux pneus et aux chaînes à ne ige auprès d'un Service technique.
altea_XL frances.book Seite 253 Freitag, 14. September 2007 9:24 09

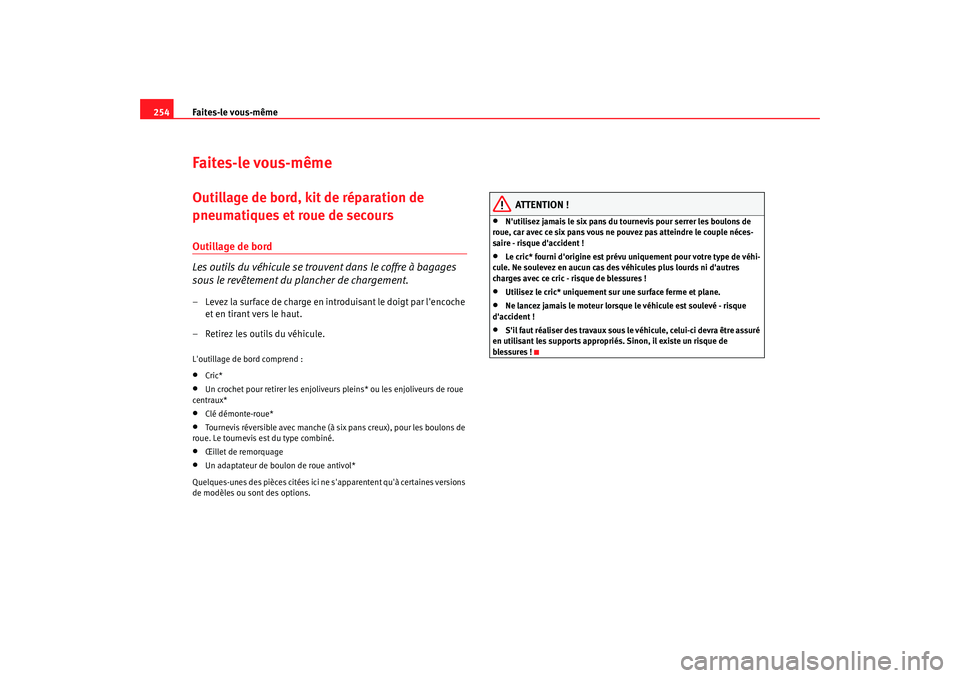

Faites-le vous-même
254Faites-le vous-mêmeOutillage de bord, kit de réparation de
pneumatiques et roue de secoursOutillage de bord
Les outils du véhicule se trou vent dans le coffre à bagages
sous le revêtement du plancher de chargement.– Levez la surface de charge en introduisant le doigt par l'encoche
et en tirant vers le haut.
– Retirez les outils du véhicule.L'outillage de bord comprend :•
Cric*
•
Un crochet pour retirer les enjoliveurs pleins* ou les enjoliveurs de roue
centraux*
•
Clé démonte-roue*
•
Tournevis réversible avec manche (à six pans creux), pour les boulons de
roue. Le tournevis est du type combiné.
•
Å’illet de remorquage
•
Un adaptateur de boulon de roue antivol*
Quelques-unes des pièces citées ici ne s'apparentent qu'à certaines versions
de modèles ou sont des options.
ATTENTION !
•
N'utilisez jamais le six pans du tournevis pour serrer les boulons de
roue, car avec ce six pans vous ne pouvez pas atteindre le couple néces-
saire - risque d'accident !
•
Le cric* fourni d'origine est prévu un iquement pour votre type de véhi-
cule. Ne soulevez en aucun cas des véhicules plus lourds ni d'autres
charges avec ce cric - risque de blessures !
•
Utilisez le cric* uniquement sur une surface ferme et plane.
•
Ne lancez jamais le moteur lorsque le véhicule est soulevé - risque
d'accident !
•
S'il faut réaliser des travaux sous le véhicule, celui-ci devra être assuré
en utilisant les supports appropriés. Sinon, il existe un risque de
blessures !
altea_XL frances.book Seite 254 Freitag, 14. September 2007 9:24 09

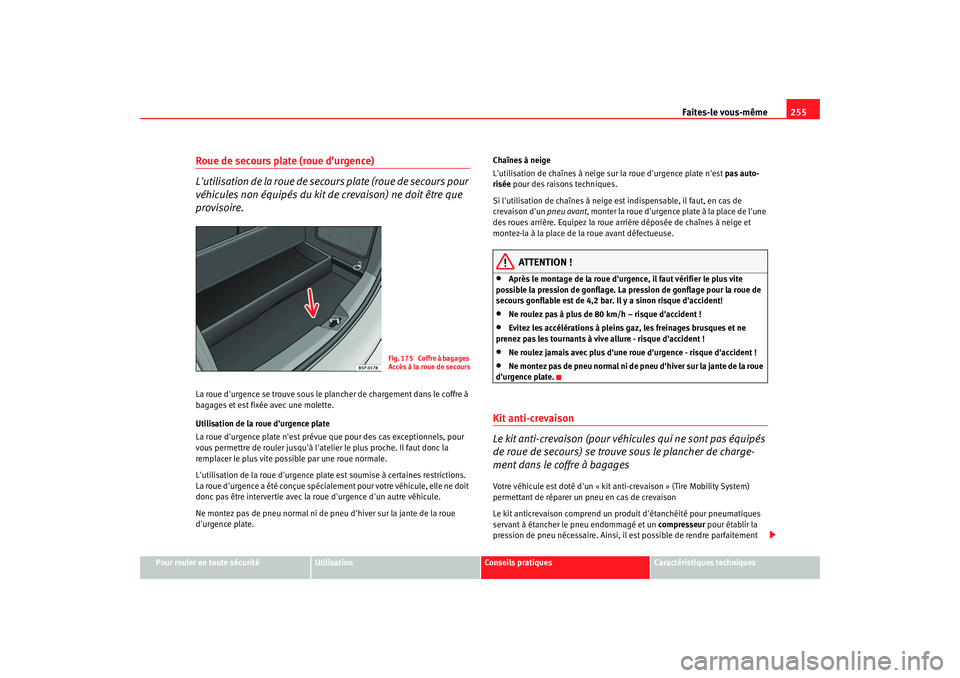

Faites-le vous-même255
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Roue de secours plate (roue d'urgence)
L'utilisation de la roue de secours plate (roue de secours pour
véhicules non équipés du kit de crevaison) ne doit être que
provisoire.La roue d'urgence se trouve sous le plan cher de chargement dans le coffre à
bagages et est fixée avec une molette.
Utilisation de la roue d'urgence plate
La roue d'urgence plate n'est prévue que pour des cas exceptionnels, pour
vous permettre de rouler jusqu'à l'atel ier le plus proche. Il faut donc la
remplacer le plus vite possible par une roue normale.
L'utilisation de la roue d'urgence plate est soumise à certaines restrictions.
La roue d'urgence a été conçue spécialement pour votre véhicule, elle ne doit
donc pas être intervertie avec la roue d'urgence d'un autre véhicule.
Ne montez pas de pneu normal ni de pneu d'hiver sur la jante de la roue
d'urgence plate. Chaînes à neige
L'utilisation de chaînes à neige sur la roue d'urgence plate n'est
pas auto-
risée pour des raisons techniques.
Si l'utilisation de chaînes à neige est indispensable, il faut, en cas de
crevaison d'un pneu avant, monter la roue d'urgence plate à la place de l'une
des roues arrière. Equipez la roue arrière déposée de chaînes à neige et
montez-la à la place de la roue avant défectueuse.
ATTENTION !
•
Après le montage de la roue d'urgence, il faut vérifier le plus vite
possible la pression de gonflage. La pression de gonflage pour la roue de
secours gonflable est de 4,2 bar. Il y a sinon risque d'accident!
•
Ne roulez pas à plus de 80 km/h – risque d'accident !
•
Evitez les accélérations à pleins gaz, les freinages brusques et ne
prenez pas les tournants à vive allure - risque d'accident !
•
Ne roulez jamais avec plus d'une roue d'urgence - risque d'accident !
•
Ne montez pas de pneu normal ni de pneu d'hiver sur la jante de la roue
d'urgence plate.
Kit anti-crevaison
Le kit anti-crevaison (pour véhicules qui ne sont pas équipés
de roue de secours) se trouve sous le plancher de charge-
ment dans le coffre à bagagesVotre véhicule est doté d'un « kit anti-crevaison » (Tire Mobility System)
permettant de réparer un pneu en cas de crevaison
Le kit anticrevaison comprend un prod uit d'étanchéité pour pneumatiques
servant à étancher le pneu endommagé et un compresseur pour établir la
pression de pneu nécessaire. Ainsi, il est possible de rendre parfaitement
Fig. 175 Coffre à bagages
Accès à la roue de secours
altea_XL frances.book Seite 255 Freitag, 14. September 2007 9:24 09

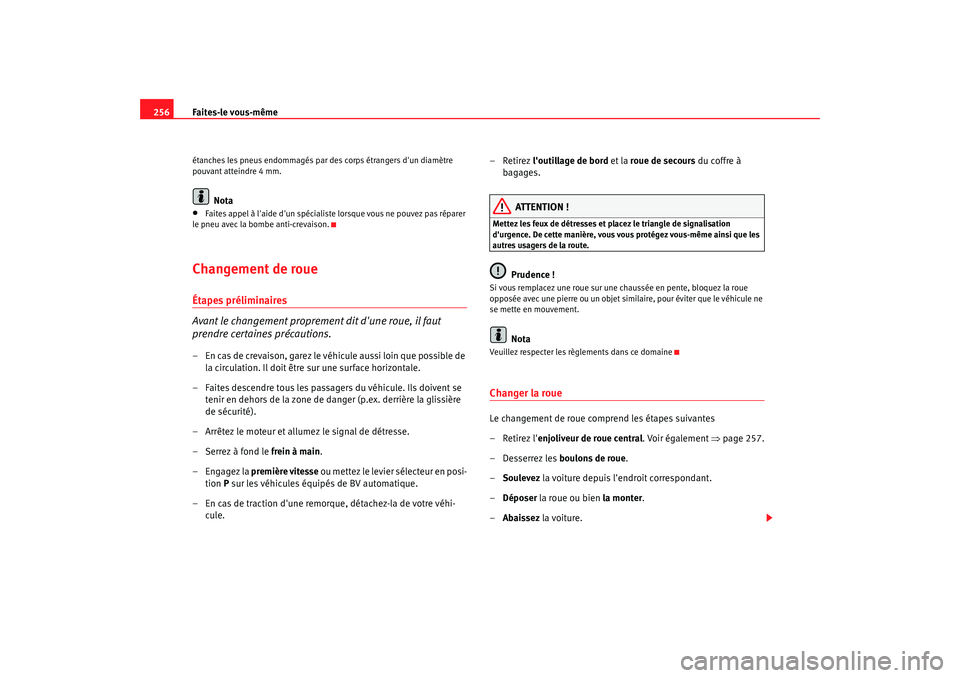

Faites-le vous-même
256étanches les pneus endommagés par des corps étrangers d'un diamètre
pouvant atteindre 4 mm.
Nota
•
Faites appel à l'aide d'un spécialiste lorsque vous ne pouvez pas réparer
le pneu avec la bombe anti-crevaison.
Changement de roueÉtapes préliminaires
Avant le changement proprement dit d'une roue, il faut
prendre certaines précautions.– En cas de crevaison, garez le véhicule aussi loin que possible de la circulation. Il doit être sur une surface horizontale.
– Faites descendre tous les passagers du véhicule. Ils doivent se tenir en dehors de la zone de danger (p.ex. derrière la glissière
de sécurité).
– Arrêtez le moteur et allumez le signal de détresse.
– Serrez à fond le frein à main.
–Engagez la première vitesse ou mettez le levier sélecteur en posi-
tion P sur les véhicules équipés de BV automatique.
– En cas de traction d'une remorque, détachez-la de votre véhi- cule. – Retirez
l'outillage de bord et la roue de secours du coffre à
bagages.
ATTENTION !
Mettez les feux de détresses et placez le triangle de signalisation
d'urgence. De cette manière, vous vous protégez vous-même ainsi que les
autres usagers de la route.
Prudence !
Si vous remplacez une roue sur une chaussée en pente, bloquez la roue
opposée avec une pierre ou un objet similaire, pour éviter que le véhicule ne
se mette en mouvement.
Nota
Veuillez respecter les règlements dans ce domaineChanger la roueLe changement de roue comprend les étapes suivantes
– Retirez l' enjoliveur de roue central . Voir également ⇒page 257.
– Desserrez les boulons de roue .
– Soulevez la voiture depuis l'endroit correspondant.
– Déposer la roue ou bien la monter .
– Abaissez la voiture.
altea_XL frances.book Seite 256 Freitag, 14. September 2007 9:24 09

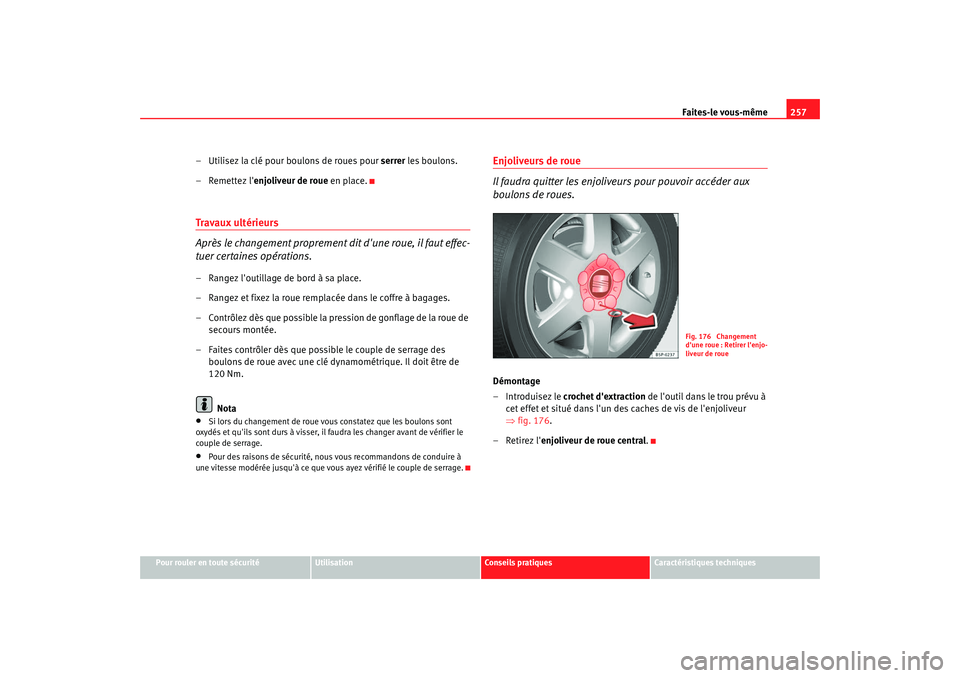

Faites-le vous-même257
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
– Utilisez la clé pour boulons de roues pour serrer les boulons.
– Remettez l' enjoliveur de roue en place.Travaux ultérieurs
Après le changement proprement dit d'une roue, il faut effec-
tuer certaines opérations.– Rangez l'outillage de bord à sa place.
– Rangez et fixez la roue remplacée dans le coffre à bagages.
– Contrôlez dès que possible la pres sion de gonflage de la roue de
secours montée.
– Faites contrôler dès que possible le couple de serrage des boulons de roue avec une clé dynamométrique. Il doit être de
120 Nm.
Nota•
Si lors du changement de roue vous constatez que les boulons sont
oxydés et qu'ils sont durs à visser, il faudra les changer avant de vérifier le
couple de serrage.
•
Pour des raisons de sécurité, nous vous recommandons de conduire à
une vitesse modérée jusqu'à ce que vous ayez vérifié le couple de serrage.
Enjoliveurs de roue
Il faudra quitter les enjolive urs pour pouvoir accéder aux
boulons de roues.Démontage
–Introduisez le crochet d'extraction de l'outil dans le trou prévu à
cet effet et situé dans l'un des caches de vis de l'enjoliveur
⇒ fig. 176.
–Retirez l' enjoliveur de roue central .
Fig. 176 Changement
d'une roue : Retirer l'enjo-
liveur de roue
altea_XL frances.book Seite 257 Freitag, 14. September 2007 9:24 09

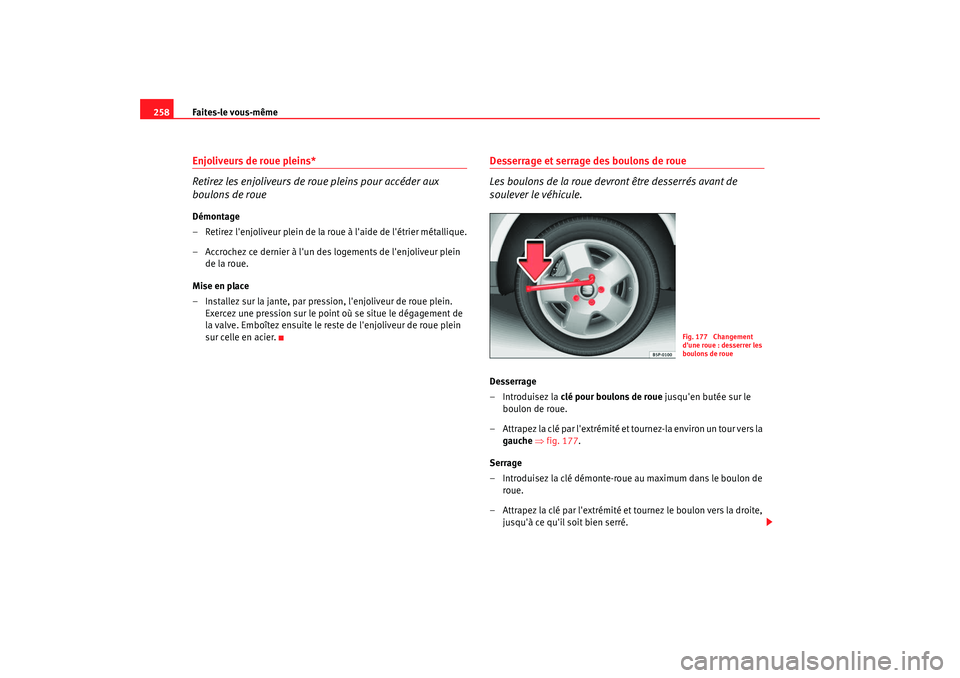

Faites-le vous-même
258Enjoliveurs de roue pleins*
Retirez les enjoliveurs de roue pleins pour accéder aux
boulons de roueDémontage
– Retirez l'enjoliveur plein de la roue à l'aide de l'étrier métallique.
– Accrochez ce dernier à l'un des logements de l'enjoliveur plein
de la roue.
Mise en place
– Installez sur la jante, par pression, l'enjoliveur de roue plein. Exercez une pression sur le point où se situe le dégagement de
la valve. Emboîtez ensuite le reste de l'enjoliveur de roue plein
sur celle en acier.
Desserrage et serrage des boulons de roue
Les boulons de la roue devront être desserrés avant de
soulever le véhicule.Desserrage
–Introduisez la clé pour boulons de roue jusqu'en butée sur le
boulon de roue.
– Attrapez la clé par l'extrémité et tournez-la environ un tour vers la gauche ⇒ fig. 177 .
Serrage
– Introduisez la clé démonte-roue au maximum dans le boulon de roue.
– Attrapez la clé par l'extrémité et tournez le boulon vers la droite,
jusqu'à ce qu'il soit bien serré.
Fig. 177 Changement
d'une roue : desserrer les
boulons de roue
altea_XL frances.book Seite 258 Freitag, 14. September 2007 9:24 09
